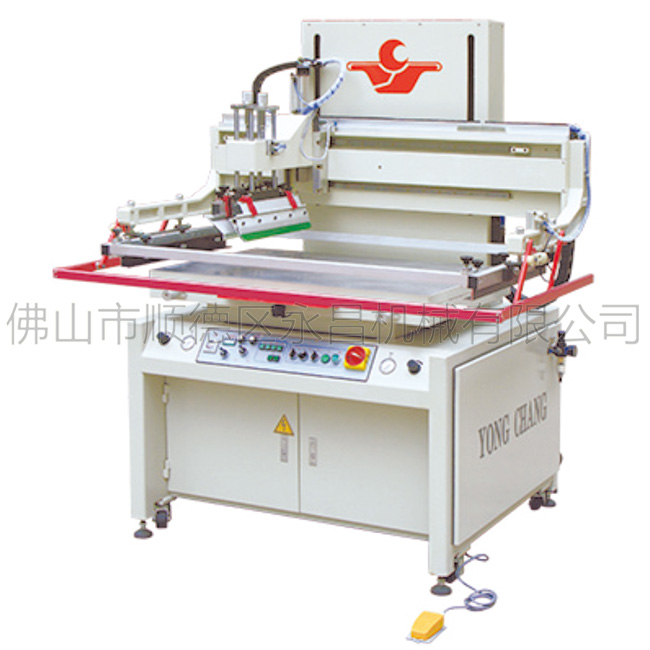

P-WA系列精密型線路板絲印機
P-WA Series Compact Screen Printing Mahine For PCB
適用于單、雙面、多層電路板或柔性PCB之精細線路、文字標示的印刷
Suitable for fine line , etch resist, plating resist, sold mask and legend printing of single-sided, double-sided boards, multi-layers and flexible circuit board.
1. 印刷架電動升降，運行快速穩定，定位精準。
2. 印刷臺面具XYZ三軸微調及自鎖功能，對版簡便準確，確保印刷精度。
3. 多重安全防護裝置，保障操作人安全。
4. 關鍵元件選用“ABB”、德國“REXROTH”(力士樂)、日本“MITSUBISHI”(三菱)、“THK”、 "SMC"、 "PANASONIC"(松下)、英國“NORGREN(諾冠)”等世界知名品牌。
詳細描述
技術參數
TECHNICAL SPECIFICATION
|
規格型號 MODEL |
P-W4560A | P-W6080A | P-W60100A | P-W8010A |
|
最大印刷面積 Max.Printing Size |
450×600mm | 600×800mm | 600×1000mm | 800×1200mm |
|
最大網框尺寸 Max.Frame Size |
750×1000mm | 900×1200mm | 900×1400mm | 1100×1750mm |
|
印刷工作臺面積 Table Size |
600×800mm | 700×1000mm | 700×1200mm | 900×1500mm |
|
機械性產能 Mechanical Capacity |
1000P/H | 900P/H | 850P/H | 700P/H |
|
印刷厚度 Thickness of Printout |
0~30mm | |||
|
機器重復精度 Mechanial Repeatabilily |
±0.02mm | |||
|
使用工作氣壓 Air Pressure |
5~6kgs/㎡ | |||
|
耗氣量 Air Consumption |
15L/周期cycle | |||
|
適用電源 Power Supply |
380V/50Hz(三相四線Three Phass& Four Wires) | |||
|
機器總功率 Total Power |
2.4KW | 2.4KW | 2.4KW | 3.2KW |
特殊規格接受定制
Accpts special specification orders
